1．外形尺寸
·???????? 屏柜尺寸：600*800*2260mm標準47U機柜
·???????? 屏柜顏色，RAL 7035
·???????? 屏柜開門方式：前后開門
·???????? 屏柜端子：采用鳳凰端子
2．模擬斷路器

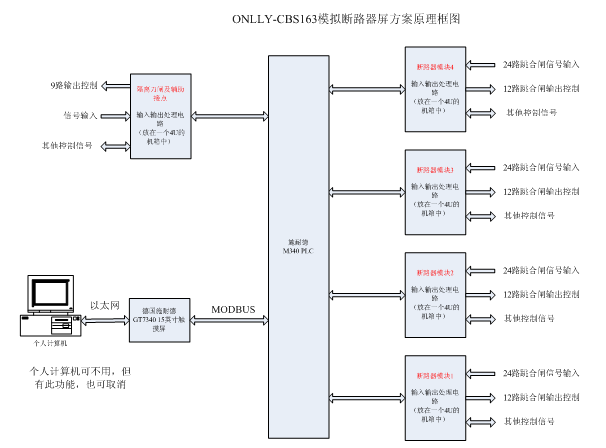

模擬斷路器：CBS-163，斷路器16組，每組3相；隔離刀閘32組
·???????斷路器每組三相，使用上位機通訊，同時提供上位機控制軟件，所有的參數設置、狀態顯示和手動操作可由上位機完成，實時的跳合閘動作由下位機控制，設備供電電源：220V±15%AC
3.?模擬斷路器操作方式
·???????? 三相，分相操作，跳合閘操作電源電壓：DC110V~ 220V，帶雙跳閘功能
4.?模擬斷路器控制信號要求
·???????? ?斷路器跳閘回路時間選擇：25ms-500ms（1ms分辨率無極可調，每相的跳閘時間可不一致，可根據要求改變）；
·???????? 斷路器合閘回路時間選擇：25ms-500ms（1ms分辨率無極可調，每相的合閘時間可不一致，可根據要求改變）；
·???????? 斷路器位置輔助節點輸出：每相提供2路常閉節點和2路常開節點（公共點不共用）；
·???????? 斷路器壓力低節點；
·???????? 模擬屏斷路器狀態指示（單獨的LED燈指示）；
·???????? 隔離刀閘及其輔助接點的實現：每組提供1路常閉節點和2路常開節點?? （公共點不共用）；
·???????? 跳合閘線圈的電流為0.3A，0.6A
?
